电感器有许多不同的用途，根据应用可提供多种产品类型。
村田制作所提供多种芯片电感器，按应用分为三类电感器：高频电路; 电源线电感（功率电感）; 一般电路用电感器。
本文介绍了用于高频电路的电感器。
顾名思义，用于高频电路的电感器用于10 MHz至几GHz的高频频段。由于这些产品需要高Q（品质因数）值，因此大多数具有非磁芯结构，并且它们主要用于移动通信设备的高频电路，例如移动电话，无线LAN等。

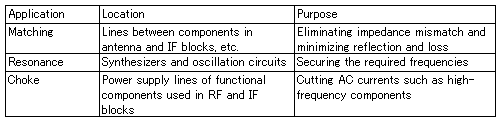

表1移动电话的每个电路块中的电感器应用的示例
村田制作所为高频电路提供多样化的电感器产品阵容，具有三种不同的结构：绕线，多层和薄膜。
下面简要描述每种结构的特征和合适的应用。

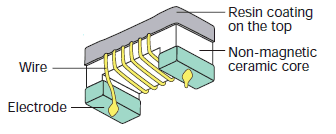

◆绕线结构
的特征绕线结构是通过将铜线缠绕在氧化铝芯周围的螺旋形状而形成的。线圈可以使用比多层和薄膜结构更粗的线材形成，这提供了以下特征： 1）可以实现低直流电阻 2）极高的Q（品质因数）值 3）可以支持大电流 这些特性使得绕线结构适用于需要极高Q因子的天线和PA电路中的匹配应用，以及IF电路中的谐振应用。
适用的村田产品：LQW04AN / 15AN / 18AN系列

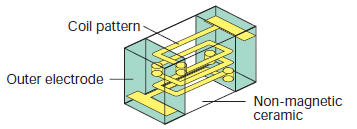

◆多层结构 的特点多层结构由陶瓷材料和线圈导体层叠而成，形成一体化的多层电感器。与绕线结构相比，这使得尺寸更小并且成本更低。 虽然Q因子低于绕线结构的Q因子，但多层结构在L值偏差，额定电流，尺寸，价格和其他特性之间提供了良好的总体平衡，使得能够在广泛的应用中使用。 该多层结构适用于各种应用，例如RF电路匹配，扼流圈和移动通信设备的谐振。
适用的村田产品：LQG15HN / 15HS / LQG18HN系列

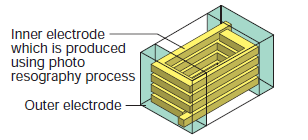

◆薄膜结构的特点 薄膜结构芯片电感器具有多层结构，但采用村田原有的微处理技术，在陶瓷材料上形成高精度的线圈。 可以形成极其精确的核心，提供以下功能： 1）即使对于0603尺寸的紧凑型芯片也可以实现高性能电气特性 2）支持稳定的电感和小的电感值步骤 3）高Q值和高SRF 这使得薄膜结构芯片电感器适用于需要窄偏差和高Q因数的RF电路匹配和谐振应用，以支持朝向更小和更轻的移动通信设备的趋势。
适用的村田产品：LQP03TN / LQP02TN系列
|
