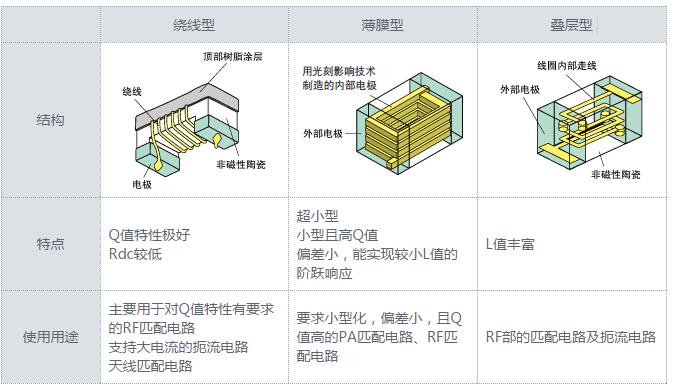

1. 绕线结构的特点 所谓绕线构造，是在氧化铝芯上将铜线绕成螺旋状。与积层、薄膜方式相比，绕线结构能够用粗线绕制线圈，具备下列特点。能够实现低直流阻抗Q (Quality factor) 非常高能够对应大电流利用该特点，可以在Q值要求较高的天线、PA电路中用于耦合及IF回路的共振。
2. 薄膜结构的特点 薄膜结构也是采用积层构造，在制作线圈上采用村田独自的微细加工技术，是一种实现了高精度陶瓷材料的贴片电感器。 线圈的制作精度非常高，具有如下特点。即便是0603规格的小型贴片电感，也能够实现高性能的电气特性实现精细的感值阶梯和高精度对应的产品阵容高Q、高SRF因此，该电感符合移动通信设备的小型、轻量化趋势，适用于需要偏差较小及较高Q值的RF电路的耦合及共振。
3. 积层结构的特点 所谓积层结构，是将陶瓷材料及线圈导体层压成一体的单片结构。与绕线结构相比，能够实现小型化、低成本化。虽然Q值比绕线结构要低，但L值偏差、额定电流、大小格等整体的平衡性较好，用途也较为广泛。适用于移动通信设备的RF电路的耦合、扼流以及共振等各类用途。
4. 由于各结构的不同，特性有所差异 图示本公司的高频线圈和1005尺寸的各种结构 (绕线型、叠层型) 的Q值的频率特性。如图1所示，绕线型的特点是Q值远高于叠层型。薄膜型的特点是有小型的0603尺寸、0402尺寸商品，Q值高于同行业其他公司采用的叠层法。 (图2)
图1: 叠层型LQG15系列与绕线型LQW15系列的Q值特性比较 (均为2.7nH)
图2: 0603尺寸、LQP03TN系列与同行业叠层型产品的Q值特性比较 (均为10nH)

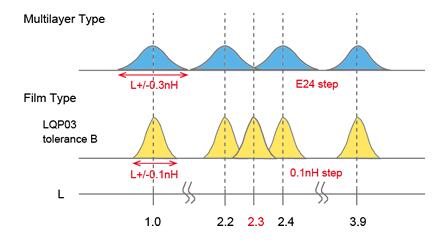

电感值的步级与偏差村田公司的高频线圈和叠层型结构的产品与薄膜型结构的偏差和L值见下表。与叠层型产品相比，薄膜型产品在形成线圈时的位置精度较高，L值较平稳，精度较高，步级差别较小。电感值的步级与偏差
5. 总结
|
